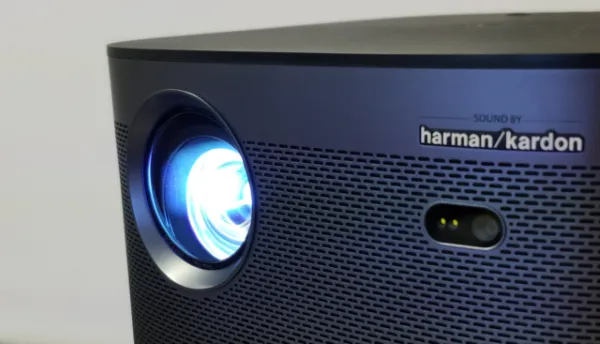

Formas de enfriamiento del proyector usado en el hogar

Las fuentes de calor del proyector incluyen la fuente de luz, el chip informático, el procesador de gráficos, etc. Muchos componentes electrónicos de precisión pueden deformarse debido al sobrecalentamiento. Cuando la pequeña deformación de la fuente se coloca en una imagen enorme, se convertirá en un defecto evidente: si el teléfono celular y la computadora con poca disipación de calor simplemente se atascan, se reinician y se apagan a la fuerza, pero el proyector tendrá más efectos.

Efecto del sobrecalentamiento en el proyector:

Es bien sabido que el sobrecalentamiento reducirá la frecuencia de procesamiento de chips. Todos los tipos de chips tienen una temperatura de trabajo adecuada. Cuando es más baja o más alta que la temperatura de trabajo, la frecuencia del chip se reducirá considerablemente, lo que provocará directamente que el proyector se atasque e incluso deje caer el marco.

Además, si el proyector adopta una fuente de luz LED, la mala disipación del calor causará daños graves en el color y el brillo. La fuente de luz roja más "delicada" en la fuente de luz LED tiene requisitos extremadamente altos para el control de la temperatura. El subenfriamiento o el sobrecalentamiento harán que pierda brillo. Debido a la necesidad de balance de color, los otros dos colores primarios del LED se ajustarán con la fuente de luz roja dentro del rango controlable; en otras palabras, el límite superior del brillo de la fuente de luz roja determina directamente el límite superior de el brillo del proyector. Si el brillo de la fuente de luz roja no coincide a tiempo, la desviación del color es inevitable.

Ventajas y desventajas de las soluciones tradicionales:

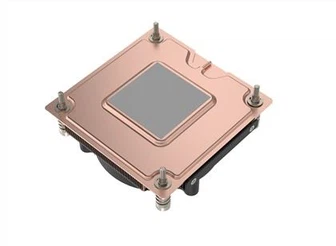

Las soluciones de disipación de calor de los proyectores adoptan principalmente una conducción de calor sólida y una disipación de calor refrigerada por aire. La "conducción de calor sólida" se ve principalmente en la disipación de calor de grafito, el tubo de calor de cobre y la conducción de calor de aletas. En términos relativos, el efecto de esta tecnología de disipación de calor no es muy destacado, pero el costo es bajo y la tasa de penetración es alta; "Refrigeración por aire" consiste en instalar un ventilador en su interior. Después de diseñar la entrada de aire, la salida de aire y el conducto de flujo de aire, se puede realizar la disipación de calor. Si la capacidad de disipación de calor es excelente o no, depende del diseño del ventilador, la potencia del ventilador y el diseño del conducto de flujo de aire.

Y la solución favorita en su mayoría es usar una combinación de módulo de ventilador y disipador de calor en el diseño térmico del proyector, que puede equilibrar el rendimiento y el costo.

Nueva solución:

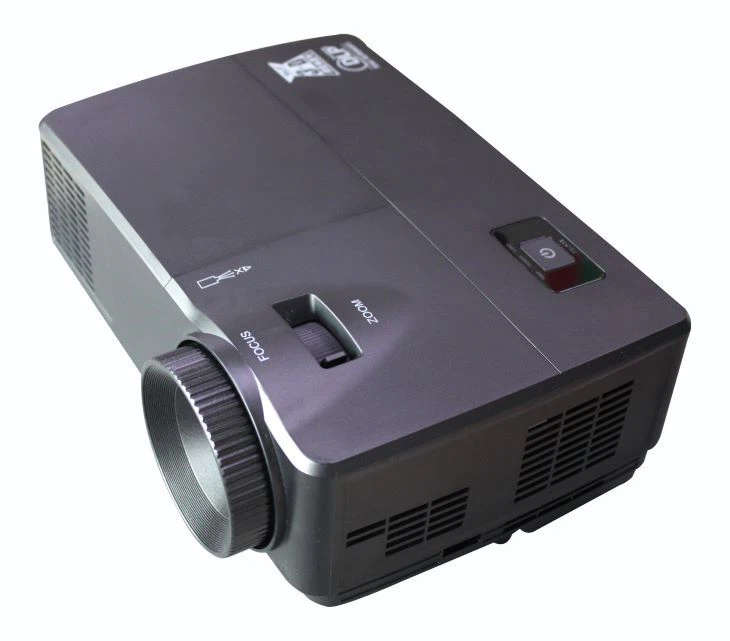

      Rediseñe el sistema de enfriamiento para realizar la conducción de calor desde la fuente y reducir la dependencia del ventilador. En resumen, el sistema de enfriamiento de tubería de calor DLP reduce la temperatura del cuerpo principal óptico a través de la cooperación del disipador de calor, la placa de conducción de calor y la tubería de calor que conecta el disipador de calor y la placa de conducción de calor, para lograr la mejor temperatura de trabajo de el proyector DLP; El cuerpo de la cubierta sellada recibe el cuerpo principal óptico y tiene un buen rendimiento de sellado, de modo que el polvo externo o el polvo no pueden ingresar al interior del cuerpo de la caja sellada; El modelo de utilidad evita la contaminación de polvo y polvo en el cuerpo principal óptico y logra el efecto de prevención de polvo y reducción de temperatura. En este caso, los requisitos para la energía eólica se reducen correspondientemente y, naturalmente, el ruido del viento disminuirá mucho.

El rendimiento térmico también se puede mejorar engrosando la tubería de cobre, aumentando el tamaño del ventilador y agregando más aletas. Por otro lado, a través del control de temperatura independiente de la fuente de luz roja en la fuente de luz LED, el balance de energía térmica interna puede realizarse para evitar la desviación del color debido a la atenuación del rojo y reducir la dependencia del enfriamiento por aire. Se realizan diferentes diseños de disipación de calor para diferentes módulos de máquina óptica, chip y sistema. Por ejemplo, el siguiente diseño de torre de disipación de calor se usa para la lente de la máquina óptica.

Se puede ver que un excelente sistema de disipación de calor sigue siendo imprescindible para los fabricantes de proyectores en la industria. Los campos a los que afecta han sido durante mucho tiempo no solo el rendimiento y la velocidad simples, sino que también pueden afectar toda la experiencia de visualización del usuario.
