¿Cuál es la temperatura máxima de la fuente de alimentación de la PC?
La gente se ha acostumbrado al ventilador de refrigeración en la fuente de alimentación de la PC. En los primeros años, el ventilador en la fuente de alimentación no tenía tecnología de parada inteligente ni tecnología de regulación de velocidad de control de temperatura, el ruido es bastante obvio. Sin embargo, este problema se ha resuelto muy bien en los últimos años. La regulación de velocidad controlada por temperatura en las fuentes de alimentación principales ya es un elemento imprescindible, y se han realizado más paradas inteligentes, y muchas de ellas son relativamente radicales, no cerca de la carga completa. El ventilador no arranca en el estado de la fuente de alimentación, lo que hace que muchas personas se pregunten si la fuente de alimentación realmente necesita un ventilador.

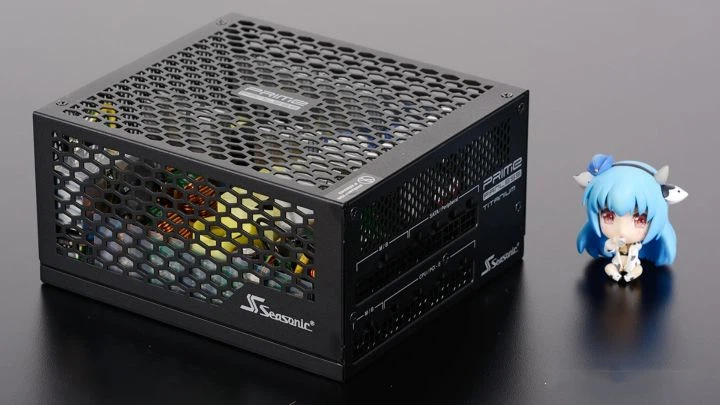

De hecho, además de la parada inteligente del ventilador, sí existen productos de alimentación que quitan directamente el ventilador y la solución térmica es en forma de refrigeración pasiva. Por ejemplo, Haiyun Prime 600 Titanium Fanless es una fuente de alimentación sin ventilador con una potencia nominal de 600W. Sin embargo, este tipo de fuente de alimentación de refrigeración pasiva es muy poco común en el mercado. Aunque es popular, no es un diseño convencional. Incluso si la fuente de alimentación con el ventilador deja de funcionar de manera inteligente, muchos de ellos necesitan hacer un botón de interruptor para que el ventilador se detenga. El ventilador se puede volver a cambiar a un modo de temperatura controlada para un funcionamiento continuo. Por lo tanto, si la fuente de alimentación realmente puede abandonar el ventilador, la fuente de alimentación de refrigeración pasiva debe convertirse en la corriente principal, y el botón de cambio de modo para la parada inteligente del ventilador no tendrá ningún valor.
De hecho, "la fuente de alimentación no genera mucho calor" no es correcto, porque su calor se concentra principalmente en el interior, la mayoría de las fuentes de alimentación solo muestran una pequeña cantidad de calor en la carcasa y la temperatura dentro de la fuente de alimentación no es fácil de medir. monitorear a través del software. , naturalmente, hay una falta de un sentimiento intuitivo. De hecho, la fuente de alimentación no funciona necesariamente de forma estable sin el ventilador de refrigeración, y la generación de calor interna puede ser mayor de lo que cree.
¿Dónde está la fuente de alimentación de la PC generando calor?
Nuestra fuente de alimentación para PC se compone de varios componentes, que incluyen resistencias, condensadores, inductores, puentes rectificadores, tubos interruptores, transformadores, etc. Por lo tanto, antes de que la tecnología superconductora a temperatura ambiente pueda comercializarse y ser práctica, la fuente de alimentación Durante el proceso de trabajo, es seguro que generará calor, y este calor está incluido en la pérdida de energía del suministro eléctrico. Este es también el índice de rendimiento de la fuente de alimentación de la PC, como la eficiencia de conversión. Cuanto mayor sea la eficiencia de conversión, menor será la pérdida. La fiebre también disminuirá.

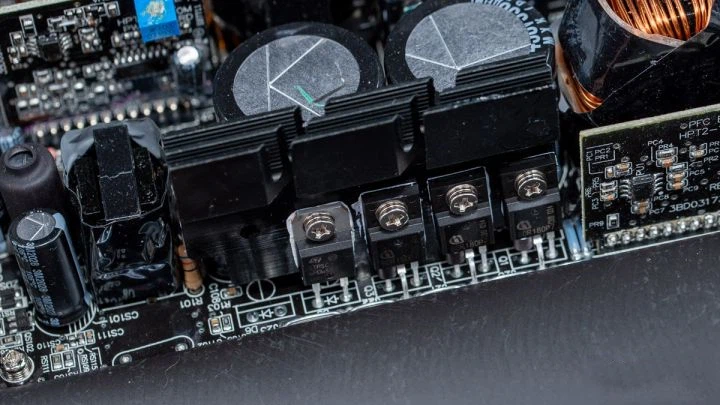

Entonces, entre los componentes utilizados en la fuente de alimentación, ¿cuáles generan cantidades relativamente grandes de calor? El método para juzgar es muy simple, es decir, los componentes con disipadores de calor en la fuente de alimentación son relativamente grandes, principalmente el puente rectificador y varios tubos interruptores en el lado primario y en el lado secundario. Sin embargo, esto no significa que el resto de componentes no generen mucho calor. Esto se debe principalmente a que los otros componentes no son fáciles de instalar con disipadores de calor y la mayoría de los componentes tienen una temperatura de funcionamiento relativamente alta, por lo que no es necesario configurar medidas de enfriamiento adicionales para ellos. La generación de calor del transformador no es menor que la de los circuitos del lado primario y del lado secundario, pero la mayoría de los transformadores principales no requieren medidas adicionales de disipación de calor, o su propio diseño de disipación de calor puede satisfacer básicamente las necesidades de uso.
¿Dónde se concentra el calor de la fuente de energía? De hecho, la mayor parte del calentamiento de la fuente de alimentación está en el lado primario y en el lado secundario. El lado primario es el lado de alto voltaje y el lado secundario es el lado de bajo voltaje. En términos generales, el calentamiento del lado secundario será mayor que el del lado primario, porque la potencia es la misma. En el caso de , la corriente transportada por el lado secundario será mayor, y una mayor corriente en la fuente de alimentación a menudo significa una mayor generación de calor.

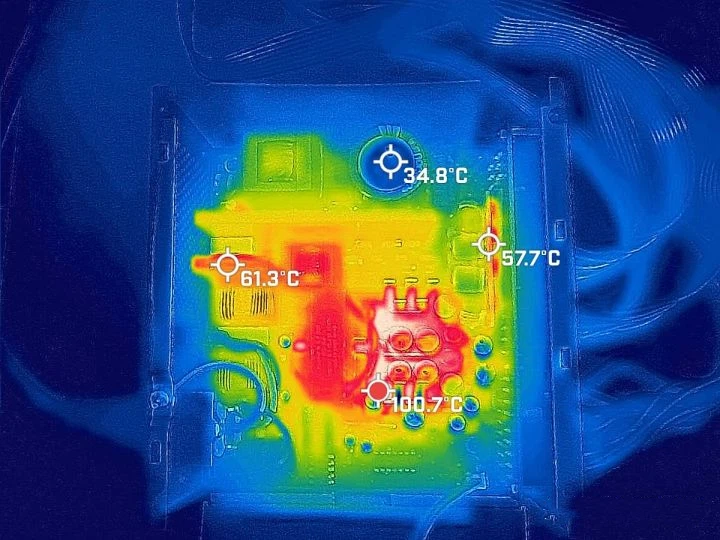

Tomamos una imagen de sensor térmico de este tipo en una fuente de alimentación certificada 80Plus Gold con una potencia nominal de 850W. La estructura de esta fuente de alimentación es PFC activo más resonancia LLC de puente completo más rectificación síncrona más CC-CC. Antes de disparar, la fuente de alimentación funcionó durante 15 minutos a plena potencia a 850 W, después de lo cual retiramos la caja de alimentación y el ventilador, y capturamos una imagen térmica en 10 segundos. Se puede ver que el lugar donde la temperatura interna de la fuente de alimentación es baja es de solo unos 35 grados, pero el lugar más alto supera los 100 grados, principalmente en el medio de la fuente de alimentación, y esta posición es en realidad un plus de 12 V síncrono. circuito rectificador, al lado del transformador principal, que puede ser Se puede ver que la temperatura del transformador principal también es relativamente alta. Las temperaturas en los lados izquierdo y derecho son el disipador de calor del puente rectificador y los módulos de CC-CC de más de 5 V y más de 3,3 V, y la temperatura es de aproximadamente 60 grados.

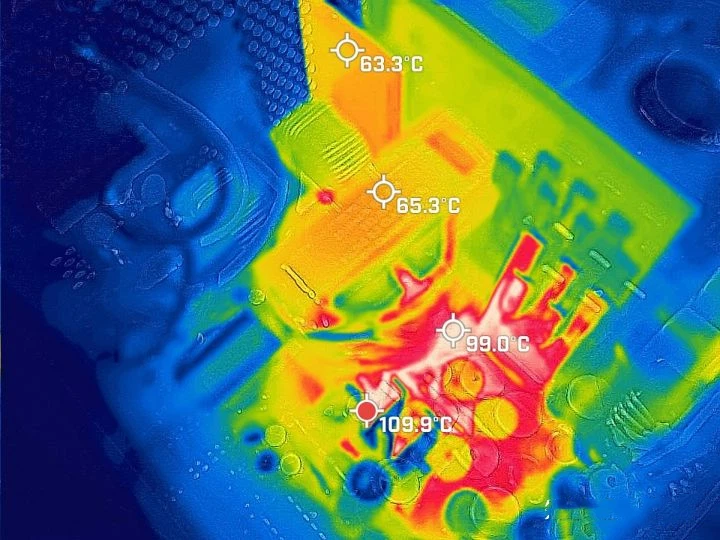

Acerquemos la lente. En este momento, unos 30 segundos después de retirar el ventilador, podemos ver que la temperatura más alta en el circuito rectificador síncrono de más de 12 V está cerca de los 110 grados, y la parte superior del transformador principal al lado es de unos 65 grados, pero desde el brecha Podemos ver que la temperatura de la bobina dentro del transformador principal también está en un nivel muy alto. El color de la imagen térmica aquí es muy parecido al del circuito rectificador síncrono, lo que significa que la temperatura interna del transformador está realmente cerca de los 100 grados. . El MosFET rectificador síncrono positivo de 12 V de esta fuente de alimentación está ubicado en la parte posterior de la PCB y disipa el calor a través del disipador de calor en la parte frontal, lo que significa que la PCB también realiza una parte de la función de disipación de calor. Si la temperatura detectada en el frente ha excedido los 100 grados, entonces la temperatura del MosFET en la parte posterior está básicamente en este nivel.
Tomemos una foto del circuito rectificador síncrono de más 12V desde otro ángulo. En este momento, la fuente de alimentación alcanzó la protección contra sobrecalentamiento y dejó de funcionar, pero aún se puede ver que la temperatura de la superficie del capacitor en el circuito rectificador síncrono de más 12 V es de aproximadamente 65 grados, y la temperatura máxima de la PCB continúa. . Por encima de los 100 grados, la temperatura dentro del transformador principal todavía está cerca de los 100 grados. También podemos ver desde aquí que el ventilador de la fuente de alimentación no es un dispositivo opcional. En un entorno completamente cargado, quitar el ventilador de la fuente de alimentación hará que la fuente de alimentación active la protección contra sobretemperatura y corte la salida en poco tiempo. Por lo tanto, cuando el ventilador de la fuente de alimentación falla después de eso, la estabilidad de la computadora tiende a reducirse considerablemente y es fácil apagarla directamente cuando se ejecutan programas de alta carga.
Colocamos un ventilador en la fuente de alimentación y lo dejamos reposar durante 5 minutos, luego lo cargamos por completo durante 10 minutos, luego retiramos el ventilador y tomamos imágenes térmicas del resto de la ubicación. En comparación con el circuito rectificador síncrono de más 12 V, la temperatura de otros lugares es obviamente mucho más baja, pero la temperatura en algunos lugares será relativamente alta. Por ejemplo, la temperatura de la superficie del puente rectificador alcanza el nivel de 85 grados. Se puede ver que la temperatura dentro de la fuente de alimentación en realidad no es inferior a la de la CPU y la GPU cuando está completamente cargada, pero no tenemos una forma simple y rápida de detectar la temperatura interna de la fuente de alimentación.
¿Qué hacen los fabricantes de fuentes de alimentación en el diseño para mantener la fuente de alimentación a una temperatura segura?
Dado que no se puede subestimar la generación de calor de la fuente de alimentación, ¿qué esfuerzos han realizado los fabricantes para reducir la generación de calor de la fuente de alimentación y mejorar la eficiencia de disipación de calor de la fuente de alimentación? De hecho, aunque la pérdida de la fuente de alimentación no solo se manifiesta en forma de calor, el calor de la fuente de alimentación sí proviene de la pérdida de la fuente de alimentación, por lo que reducir la pérdida de la fuente de alimentación puede reducir el calor de la fuente de alimentación hasta cierto punto. Reducir la pérdida de la fuente de alimentación significa mejorar la eficiencia de conversión de la fuente de alimentación. Por esta razón, muchos fabricantes de fuentes de alimentación han aplicado soluciones con una mejor eficiencia de conversión, como la topología resonante LLC, a sus productos principales, lo que permite que sus productos de 80Plus a blanco. La medalla de bronce 80Plus y la medalla de bronce 80Plus están avanzando gradualmente a la medalla de oro 80Plus, e incluso la fuente de alimentación certificada platino 80Plus tiene una tendencia a ingresar al mercado principal.
Por supuesto, este enfoque aumentará el precio de las fuentes de alimentación principales, porque una mayor eficiencia de conversión significa mayores requisitos para la estructura, la mano de obra y los materiales de la fuente de alimentación, y el costo general aumentará naturalmente. Por lo tanto, en lugar de gastar mucho dinero a cambio de solo una pequeña pérdida o una reducción en la generación de calor, es más fácil ver el efecto al mejorar directamente la eficiencia de disipación de calor de la fuente de alimentación. Es más común usar mejores soluciones de disipación de calor, incluidos disipadores de calor y ventiladores de refrigeración, etc. Por ejemplo, las fuentes de alimentación de la serie Thunder Eagle de ASUS están equipadas con la misma solución de refrigeración ROG Thermal Solution que la serie Thor. El área de disipación de calor del disipador de calor personalizado es más grande que la del disipador de calor de aluminio común y también utiliza un eje Axial-Tech. Ventiladores de flujo, que pueden generar un mayor volumen de aire y presión de aire que los ventiladores que usan aspas comunes.

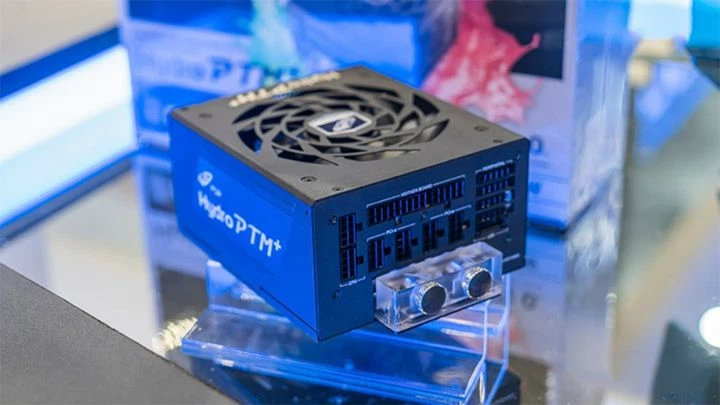

Las fuentes de alimentación de la serie Hydro PTM plus de FSP agregan un módulo de refrigeración por agua sobre la base de la disipación de calor por refrigeración por aire. Cuando los jugadores ensamblan un sistema de enfriamiento de agua dividido, no solo se puede integrar mejor la fuente de alimentación, lo que hace que el host se vea más holístico, sino que también puede generar una mejora real en el rendimiento de disipación de calor, que se puede decir que sirve múltiples propósitos de un tiro. Las fuentes de alimentación de la serie "siete núcleos" de OC 3 utilizan su propia tecnología patentada de relleno de silicona termoconductora para envolver los pines de los componentes electrónicos expuestos, que pueden prevenir la humedad, la oxidación, las plagas y otros problemas y, al mismo tiempo, puede uniformemente Distribuya el calor y acelere la conducción a la carcasa, mejorando así la eficiencia de disipación de calor de los componentes de alta temperatura.
De hecho, el calor generado por la fuente de alimentación no es bajo, pero la mayoría de las fuentes de alimentación no pueden controlar la temperatura a través de software como la CPU y la GPU, por lo que no existe un concepto intuitivo para la mayoría de las personas. Sin embargo, no tiene que preocuparse por la disipación de calor de la fuente de alimentación. La mayoría de los componentes dentro de la fuente de alimentación pueden funcionar normalmente a temperaturas más altas. El esquema de disipación de calor configurado por el fabricante para la fuente de alimentación también ha sido probado durante mucho tiempo. El estado de protección es en realidad muy difícil. Es solo que no podemos ignorar la disipación de calor de la fuente de alimentación. En el uso diario, aún debemos prestar atención a si el puerto del ventilador o el orificio de disipación de calor de la fuente de alimentación están bloqueados. Al comprar un chasis, intente elegir productos que optimicen la disipación de calor de la fuente de alimentación, como canales de disipación de calor independientes y El chasis del compartimiento de la fuente de alimentación independiente es beneficioso para la disipación de calor de la fuente de alimentación y el funcionamiento estable del máquina entera.
