Introducción a la cámara de vapor

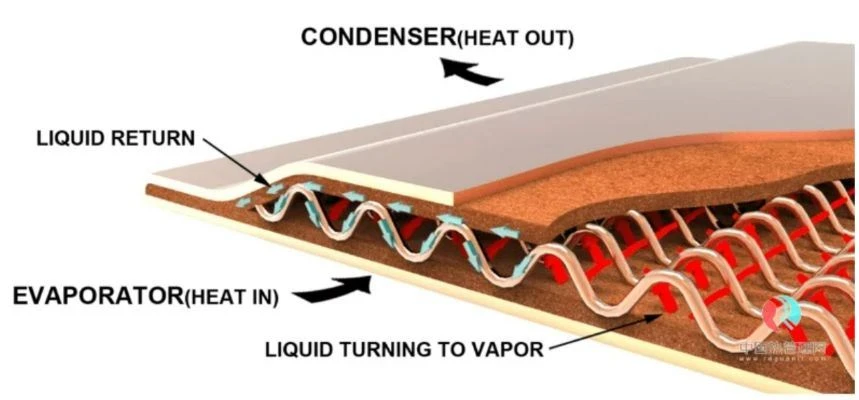

El tubo de calor es una conducción de calor lineal unidimensional, mientras que el calor en la cámara de vapor se conduce en una superficie bidimensional, por lo que la eficiencia es mayor. Específicamente, después de absorber el calor del chip, el líquido en la parte inferior de la cámara de vapor se evapora y difunde a la cavidad de vacío, transmite el calor a las aletas de disipación de calor y luego se condensa en líquido y regresa al fondo. El proceso de evaporación y condensación similar al del refrigerador y el aire acondicionado circula rápidamente en la cámara de vacío, logrando una eficiencia de disipación de calor bastante alta.
1. La base de la cámara de vapor se calienta, y la fuente de calor calienta el micro evaporador de malla de cobre - absorción de calor.
2. El líquido (agua purificada) se calienta en el ambiente de presión ultra baja al vacío y se evapora rápidamente en aire caliente - absorción de calor.
3. La cámara de vacío es un diseño de vacío, y el aire caliente fluye más rápidamente en el microambiente de malla de cobre: conducción de calor.
4. El aire caliente se eleva cuando se calienta, disipa el calor cuando llega al área fría en la parte superior de la placa radiante y se recondensa en líquido - disipación de calor.
5. El líquido condensado fluye de regreso a la fuente de evaporación en la parte inferior de la cámara de vapor a través de la tubería capilar de microestructura de cobre, este ciclo de reflujo se repetirá durante el funcionamiento del dispositivo de aplicación.
Ahora estamos viendo más y más clientes que utilizan el diseño de cámara de vapor en la nueva solución térmica, como el libro de notas de rendimiento ultra delgado, XBOX, teléfono inteligente, equipo médico de precisión, etc. El fregadero de la cámara de vapor puede brindar un mayor rendimiento conductor térmico que el conjunto de heatpipe en un espacio limitado, pero el costo también será mayor. Con el desarrollo de la industria térmica, y la mejora de la fabricación. La cámara de vapor será cada vez más popular en el diseño térmico.
Sinda térmica tiene cámara de vapor avanzada, conjunto de tubos de calor, disipador de extrusión, disipador de calor de aleta deslizante, ensamblaje de aleta de estampación módulos de disipador térmico y otros procesos avanzados, que pueden resolver eficazmente el problema de la disipación de calor. Podemos proporcionar todo el servicio, desde el diseño de soluciones térmicas, simulación, prototipo de muestra hasta producción en masa. Bienvenido a visitar nuestro sitio web para obtener más productos y tecnología compartida, estamos listos para brindarle cualquier soporte sobre su problema térmico.
