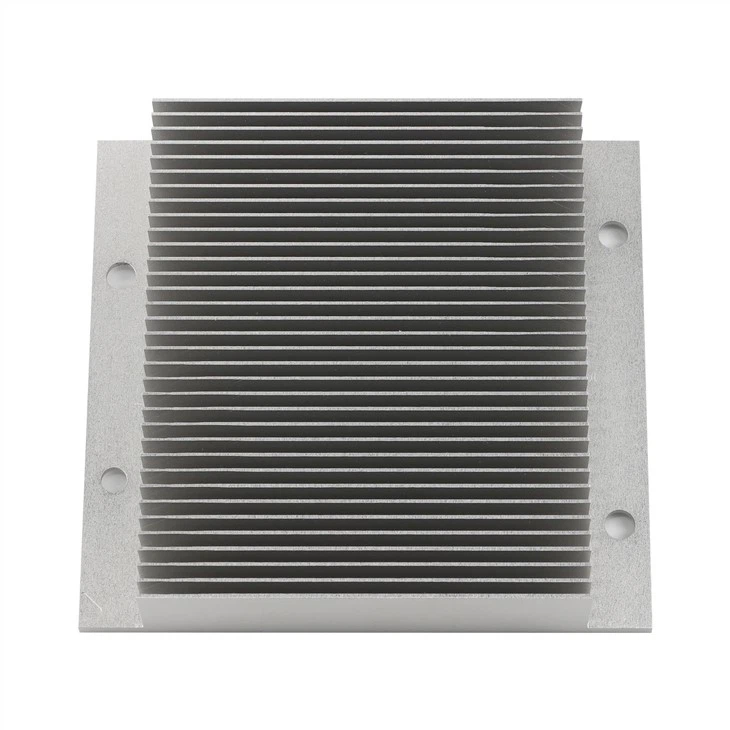

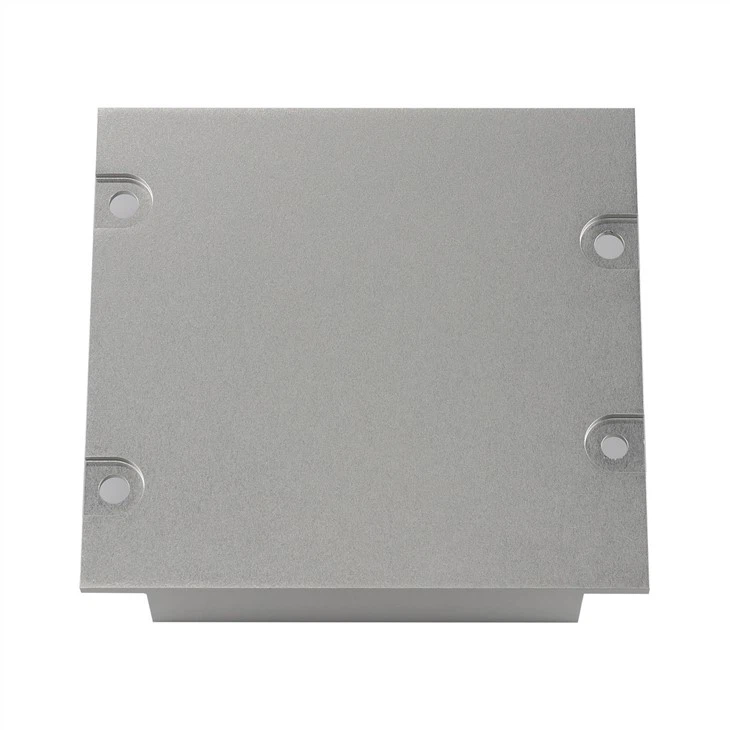

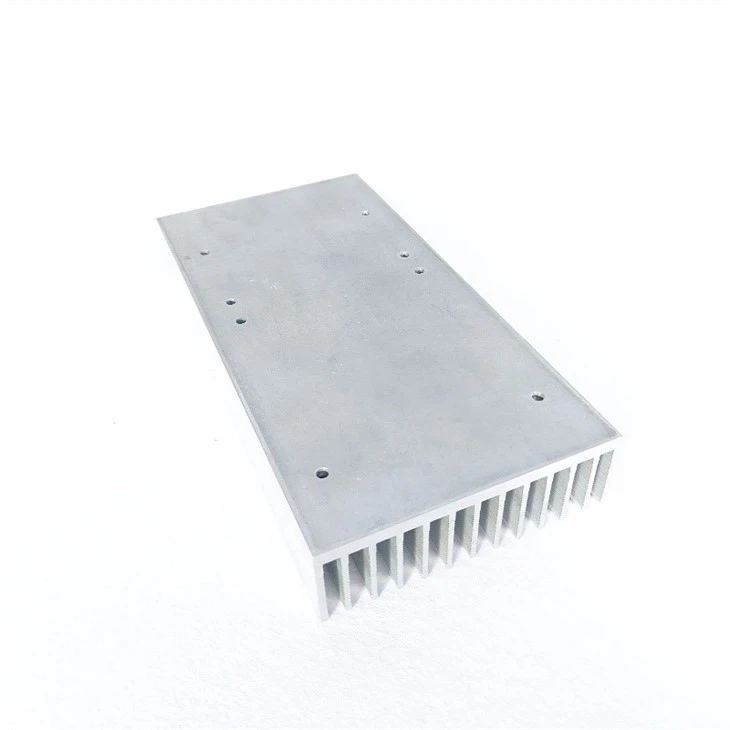

Disipador de calor inversor extruido de aluminio

Haga clic en la línea de navegación "visite la fábrica en línea" para visitar nuestra fábrica

  El inversor generará una cierta cantidad de consumo de energía durante la operación. Debido al uso de diferentes dispositivos, diferentes métodos de control y diferentes marcas y diferentes especificaciones de los inversores, el consumo de energía también es diferente. Los datos muestran que el consumo de energía del inversor es generalmente del 4 al 5 por ciento de su capacidad. Entre ellos, la parte del inversor representa aproximadamente el 50 por ciento, los circuitos de rectificación y CC representan aproximadamente el 40 por ciento, y el circuito de control y protección representa el 5 ~ 15 por ciento. La regla de los 10 grados establece que cuando la temperatura del dispositivo baja 10 grados, la confiabilidad del dispositivo se duplica. Se puede ver cuán importante es lidiar con la disipación de calor del inversor, evitar que aumente la temperatura, mejorar la confiabilidad del dispositivo y, por lo tanto, prolongar la vida útil del equipo.

Para las diferentes potencias del inversor, debemos seleccionar diferentes tipos de disipadores de calor para enfriar el dispositivo. Por lo general, nos gustaría elegir un disipador de calor con tubo de calor o un disipador de calor con cámara de vapor para los inversores de alta potencia, pero para algunos dispositivos inversores de baja potencia, aluminio. El disipador de calor inversor extruido puede cumplir con los requisitos térmicos, este tipo de disipador de calor tiene beneficios ligeros, fáciles de fabricar, rentables, etc. Para transferir rápidamente el calor de los componentes internos del inversor, lograr el propósito de reducir rápidamente la temperatura de los componentes internos del inversor y mejorar la vida útil del inversor, cómo diseñar un radiador extruido para lograr un calor excelente rendimiento de disipación?

1. Aumente el área de disipación de calor del radiador tanto como sea posible

Por ejemplo, la potencia calorífica de un inverter de 5kW es de 125W. De acuerdo con el enfriamiento natural a 60 grados, la densidad de flujo de calor máxima puede ser 0.05W/cm2, y el área de disipación de calor es de al menos 0.25m2, para mantener el volumen del disipador de calor , tenemos que agregar más aletas y las aletas están diseñadas con arrugas que aumentan la superficie de disipación de calor para mejorar el rendimiento térmico.

2. Estructura de contacto hermético carcasa-radiador

La carcasa del inversor es de aleación de aluminio que tiene buena conductividad térmica, utilizando la estructura de carcasa integral, el radiador y la carcasa están conectados directa y estrechamente a través de un área grande, y el calor de los componentes se puede transferir directamente a la carcasa de aleación de aluminio a través del radiador, formando una ruta de disipación de calor del dispositivo → radiador → carcasa → aire.

Además, el calor de los componentes se puede conducir a la carcasa a través del aire dentro del inversor y luego disiparse al aire exterior a través de la carcasa. Se forma otra ruta de disipación de calor del dispositivo → aire interno → caja → aire externo.

El diseño de la estructura de colocar el inductor de potencia del dispositivo de calefacción en el exterior para reducir la temperatura en el chasis. El inductor es independiente y el calor se puede disipar de manera eficiente.

Bajo tal diseño, aunque la temperatura de la carcasa del inversor aumenta, la temperatura de los componentes dentro del inversor disminuirá más rápido, lo que garantiza una vida útil más prolongada y un funcionamiento normal de los componentes y el inversor.

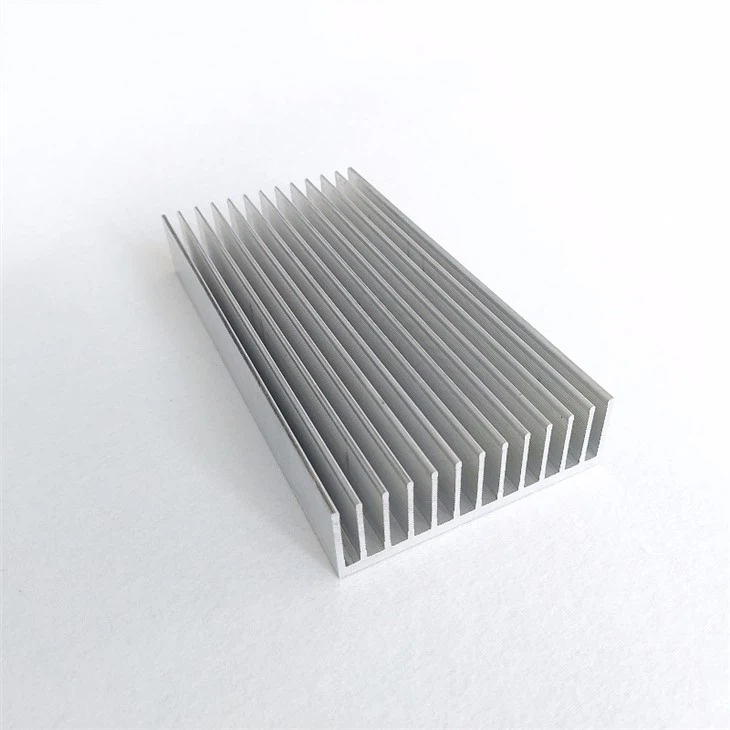

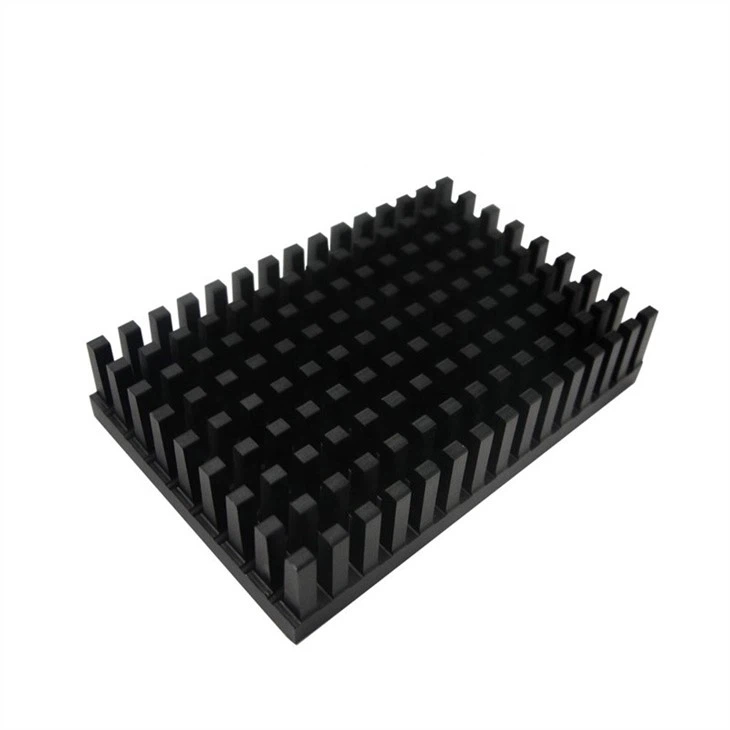

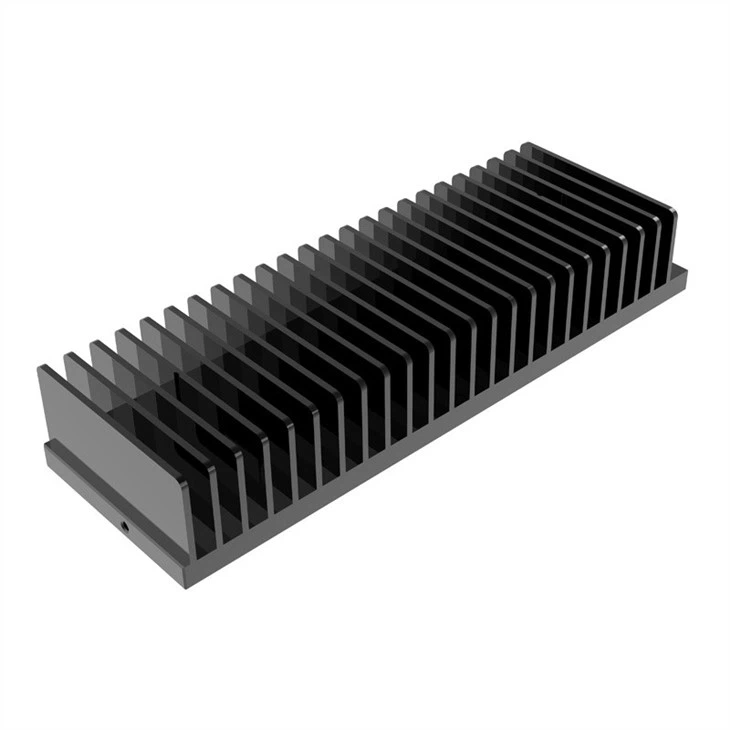

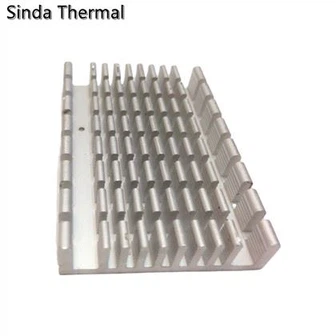

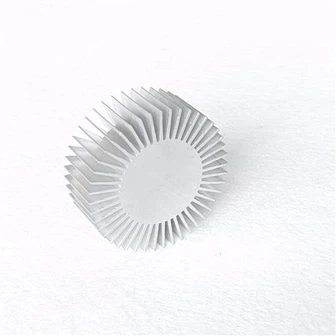

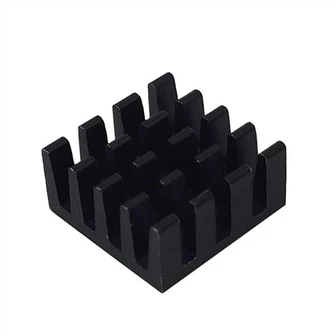

Variedades de disipador de calor.

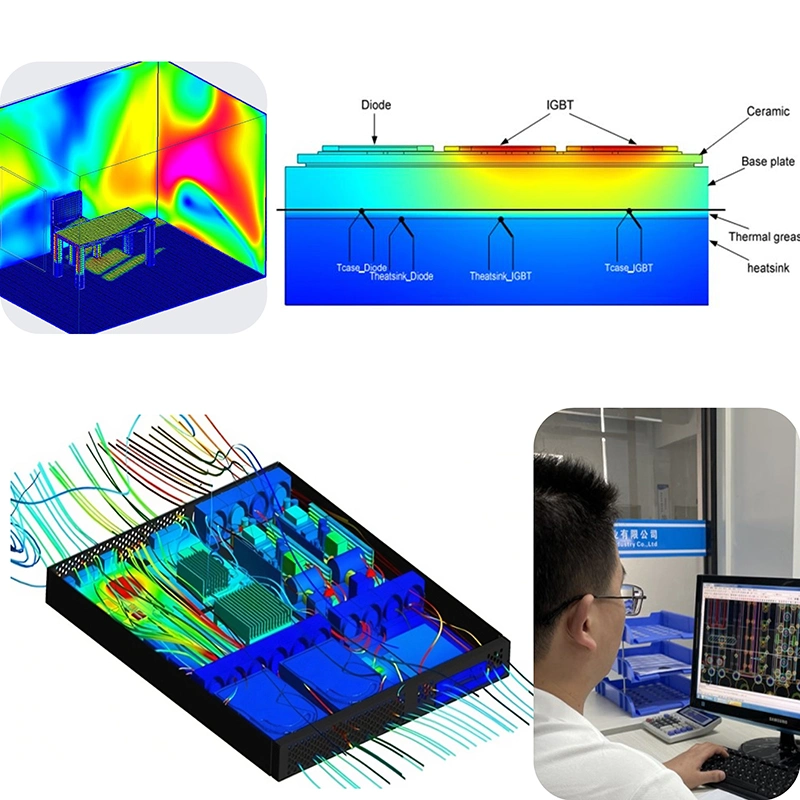

Simulación térmica

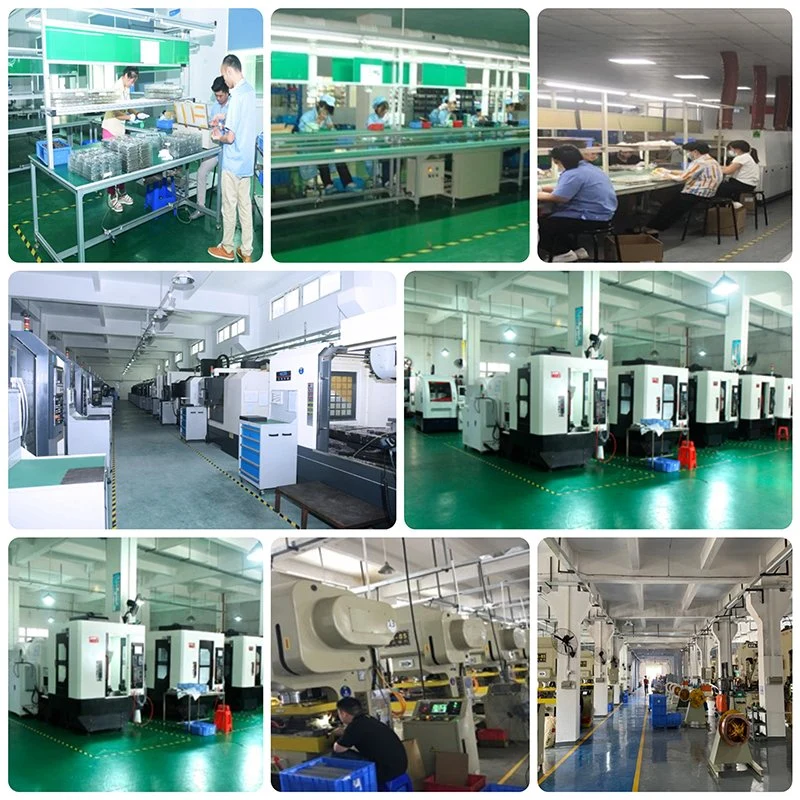

fábrica y taller

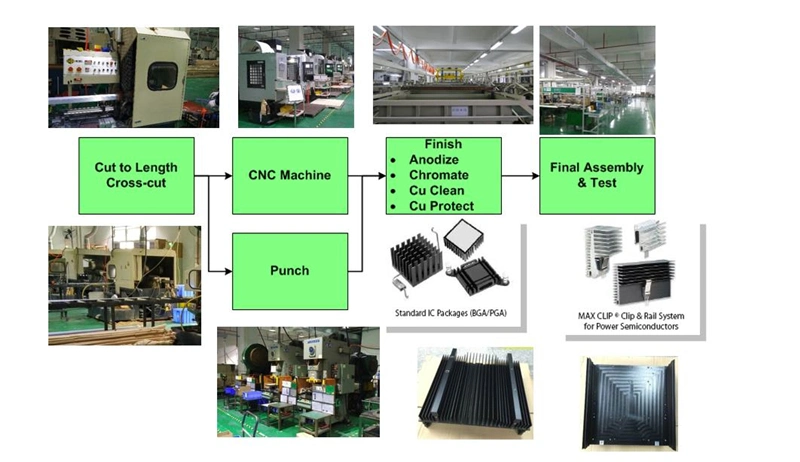

Proceso de extrusión



Certificados

Sinda Thermal es un fabricante térmico líder en China, nuestra fábrica fue fundada en 2014 y ubicada en la ciudad de Dongguan, China, ofrecemos variedades de disipadores de calor y otras piezas de metales preciosos. Nuestra planta posee 30 conjuntos de máquinas CNC y estampadoras avanzadas y de gran valor, también contamos con muchos instrumentos de prueba y experimentación y un equipo de ingeniería profesional, por lo que nuestra empresa puede fabricar y proporcionar productos de alta calidad con alta precisión y excelente rendimiento térmico. Sinda Thermal se dedica a una gama de disipadores de calor que se utilizan ampliamente en nuevas fuentes de alimentación, vehículos de nueva energía, telecomunicaciones, servidores, IGBT y Madical. Todos los productos cumplen con el estándar Rohs/Reach, y la fábrica está calificada por ISO9001 e ISO14001. Nuestra empresa ha sido un socio con muchos clientes de buena calidad, excelente servicio y precio competitivo. Sinda Thermal es un gran fabricante de disipadores de calor para clientes globales.


Preguntas más frecuentes
1. P: ¿Es usted una empresa comercial o fabricante?
R: Somos un fabricante líder de disipadores de calor, nuestra fábrica se fundó hace más de 8 años, somos profesionales y experimentados.

2. P: ¿Puede proporcionar servicio OEM/ODM?
R: Sí, OEM/ODM están disponibles.

3. P: ¿Tiene límite de MOQ?
R: No, no configuramos MOQ, hay muestras de prototipo disponibles.

4. P: ¿Cuál es el plazo de entrega de la producción?
R: Para las muestras prototipo, el plazo de entrega es de 1-2 semanas, para la producción en masa, el plazo de entrega es de 4-6 semanas.

5. P: ¿Puedo visitar su fábrica?
R: Sí, bienvenido a Sinda Thermal.
