Sistema de enfriamiento térmico de la computadora portátil
En el módulo de enfriamiento térmico de la computadora portátil, los tres elementos clave son la tubería de calor, el ventilador de disipación de calor y la aleta de disipación de calor. Además, se utilizan elementos para mejorar el área de contacto y la eficiencia de conducción de calor entre ellos.
Muchas computadoras portátiles están cubiertas con una capa de disipador de calor de cobre en la superficie de los chips, como la CPU, la GPU, la memoria de video y el módulo de fuente de alimentación. Como "intermediario" entre el chip y el tubo de calor, su tarea principal es "extraer" rápidamente el calor del chip. También tiene el efecto de aumentar el área de contacto y expandir el área de enfriamiento.
De hecho, hay una capa de grasa termoconductora como relleno entre el chip y el disipador de calor, y entre el disipador de calor y el tubo de calor. Al mismo tiempo, las superficies del disipador de calor y la tubería de calor también deben pulirse finamente: las superficies del disipador de calor de cobre y la tubería de calor generalmente son muy ásperas; de lo contrario, afectará su contacto total con la grasa termoconductora.

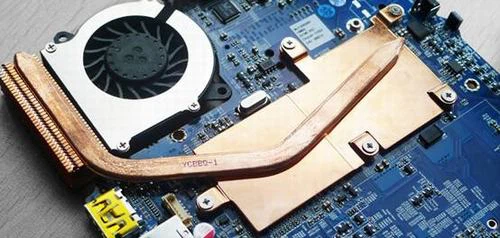

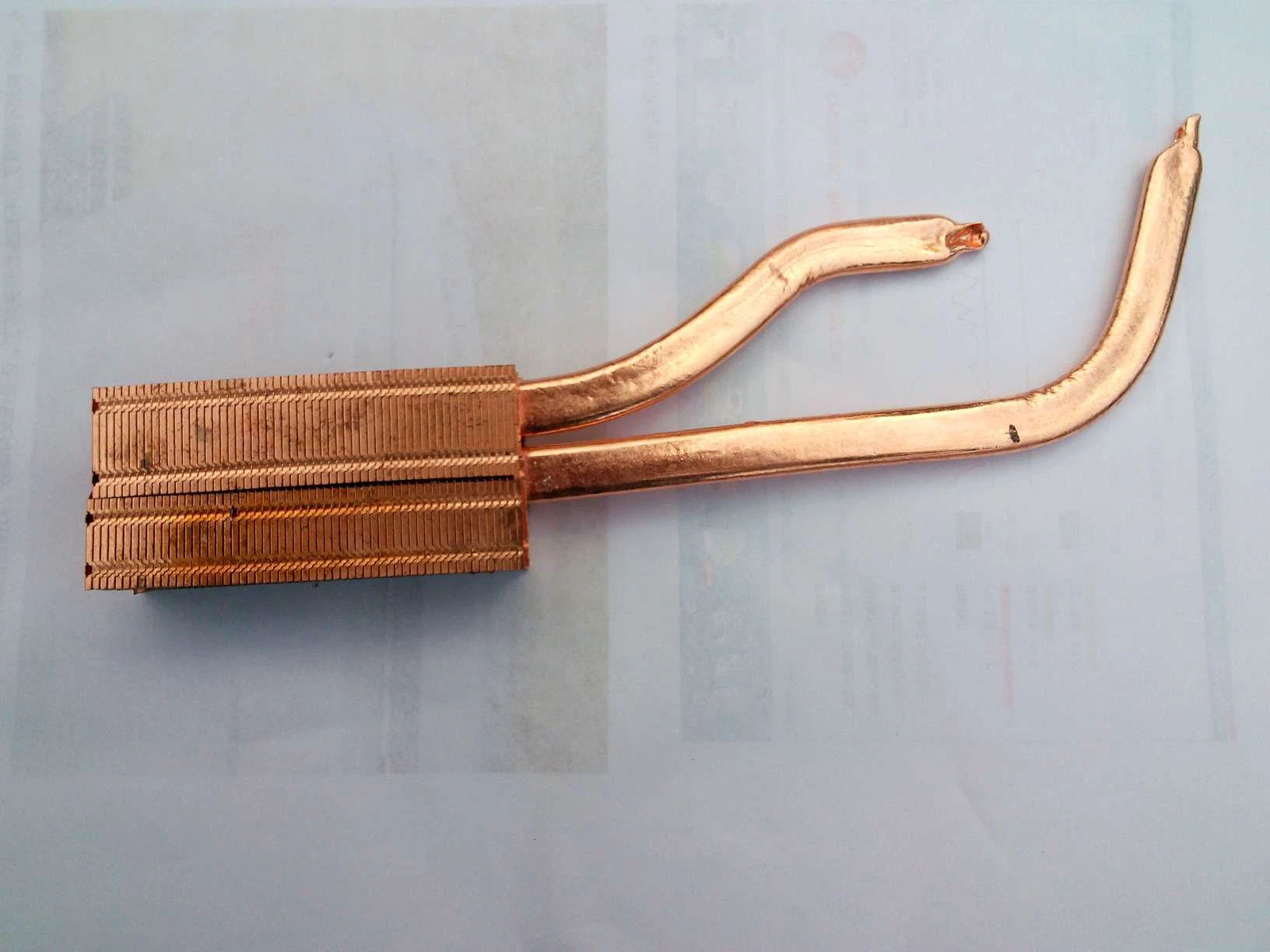

El tubo de calor es un tubo de metal hueco hecho de cobre puro. La parte en contacto con el chip cpu/gpu es el "extremo de evaporación", y la parte en contacto con la aleta de enfriamiento es el "extremo de condensación". El tubo de calor está lleno de condensado (como agua pura). Su principio de funcionamiento es que la alta temperatura en la superficie del chip convertirá el líquido en el extremo de evaporación del tubo de calor en vapor (el punto de ebullición es muy bajo en el vacío) y se moverá a lo largo de la cavidad del tubo hasta la cola del tubo de calor. (el final de la condensación).
Para el diseño del módulo de enfriamiento de la computadora portátil, cuanto más grueso sea el diámetro y mayor sea la cantidad de tubos de calor, mayor será la eficiencia de conducción del calor. Sin embargo, para reducir el vapor caliente en la sección de condensación de la tubería de calor a líquido en el menor tiempo posible, también se plantean requisitos más altos para las aletas de refrigeración combinadas.
Las aletas de enfriamiento se clasifican como "elementos de enfriamiento pasivos" en el campo del diseño de ingeniería electrónica. Están hechos principalmente de aluminio y cobre. Su principio de funcionamiento es disipar el calor transferido desde el tubo de calor en forma de convección. La eficiencia de enfriamiento depende del tamaño del área superficial.
En el proceso de "cpu/gpu → grasa de silicona conductiva térmica → disipador de calor → tubo de calor", el viaje de disipación de calor del portátil ha llegado a la mitad, y el siguiente paso es cómo "eliminar" el calor fuera del cuerpo. El uso El ventilador de refrigeración puede eliminar todo el calor de los componentes de la CPU o la GPU mediante la refrigeración por aire forzado, lo que hace que la computadora portátil funcione a una temperatura estable.
Cabe señalar que, a excepción de unos pocos portátiles que adoptan un diseño sin ventilador y buscan una ligereza extrema, las aletas de refrigeración no pueden existir de forma independiente. Un grupo de aletas de enfriamiento debe corresponder a un ventilador de enfriamiento y una salida de aire de enfriamiento correspondiente.
