Cómo elegir TIM para módulos de batería
El material de interfaz térmica es un tipo de material que puede absorber y liberar el calor de los chips. Tiene importantes aplicaciones en el almacenamiento de energía. El uso de materiales de cambio de fase en el sistema de gestión térmica de la batería ha atraído cada vez más atención. Para aprovechar al máximo el excelente rendimiento y prolongar la vida útil de la batería, es necesario optimizar la estructura de la batería, aumentar las instalaciones térmicas, controlar la temperatura ambiente de funcionamiento de la batería y seleccionar siempre el material correcto. una mejor solución térmica.
Conductividad térmica :
La conductividad térmica es una cantidad física que representa la conductividad térmica de una sustancia y refleja la magnitud de la conductividad térmica de un objeto. Se puede utilizar para comparar la conductividad térmica de diferentes materiales, a menudo representado por el símbolo k. Su definición es: en condiciones estables de transferencia de calor, un material con un espesor de 1 metro, con una diferencia de temperatura de 1 grado (K, grado) en ambos lados de la superficie, transfiere calor a través de un área de 1 metro cuadrado en 1 segundo. (1 segundo). La unidad de conductividad térmica es W/(m · K), que es vatios por metro por Kelvin. Cuando otras condiciones permanecen sin cambios, cuanto mayor sea la conductividad térmica, menor será el valor de resistencia térmica y mejor será el efecto de la conductividad térmica. Por lo general, aumentar la conductividad térmica requiere agregar rellenos de silicona y aplicar polvos de mayor conductividad térmica (como el nitruro de boro), lo que genera costos relativamente más altos.
La dureza y suavidad de los materiales:

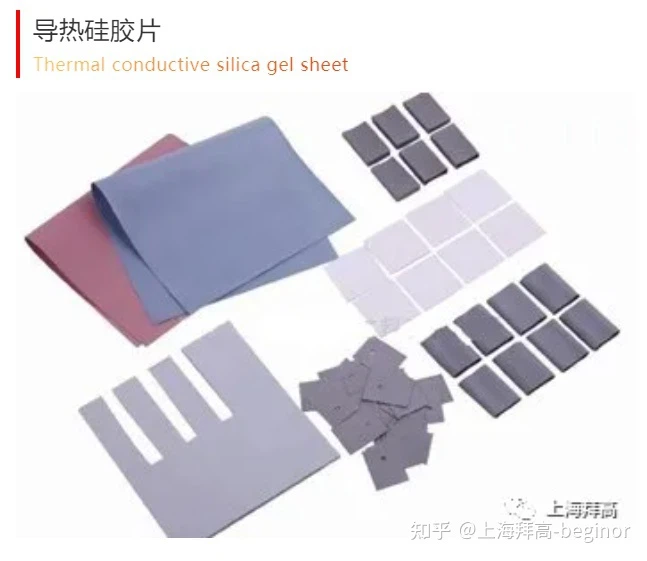

La dureza del material de la almohadilla de silicona termoconductora se refleja en su adhesión al disipador de calor o a la fuente de calor durante la aplicación. La junta termoconductora tiene una textura suave, baja dureza superficial y baja tensión, lo que facilita la infiltración en la superficie del revestimiento y la integración completa con ella sin crear espacios, lo que puede reducir significativamente la resistencia térmica de contacto. Cuanto menor sea la dureza de la película de silicio conductora térmica, más suave será el producto, mayor será la tasa de compresión y es adecuado para su uso en entornos de baja tensión. Cuando la conductividad térmica es la misma, los productos con baja dureza tienen una tasa de compresión más alta, una trayectoria de conductividad térmica más corta, un tiempo de transferencia de calor más corto y una mejor conductividad térmica en comparación con los productos con alta dureza.
El espesor del material:
Cuando otras condiciones de la almohadilla de silicona termoconductora permanecen sin cambios, el espesor del material es directamente proporcional al valor de resistencia térmica. Cuanto más delgado sea el espesor, más corta será la distancia de transferencia de calor, más rápida será la velocidad de transferencia de calor, menor será el valor de resistencia térmica y mejor será el efecto de conductividad térmica.
Resistencia a la tracción al desgarro:
Una resistencia al desgarro y a la tracción adecuadas puede garantizar que la junta de silicona termoconductora no se deforme fácilmente ni tenga espacios debido a daños durante el montaje, especialmente para juntas de silicona termoconductoras con un espesor de aproximadamente 1,0mm. Por lo tanto, para mejorar la resistencia al desgarro de los materiales de las almohadillas de silicona, algunos fabricantes agregan una capa de fibra de vidrio o caucho de silicona en el medio o la superficie de algunos productos. Aunque esta estructura es simple de procesar y fácil de ensamblar, también aumenta el valor de resistencia térmica del propio material, especialmente en forma de recubrimiento superficial, lo que aumenta la dureza de la superficie de la junta termoconductora, reduce su adherencia y humectabilidad, aumentando así la resistencia térmica de contacto.
Deformación por compresión de materiales:
La deformación por compresión es la actuación que guía la recuperación de las juntas de silicona calientes a su espesor inicial tras la compresión. El tamaño de la deformación por compresión de las juntas termoconductoras no solo está relacionado con el sustrato de silicona, sino también con la estructura y el tamaño de las partículas del polvo termoconductor, el sistema de vulcanización, el plastificante, el tiempo de vulcanización, etc. Una deformación por compresión excesiva puede provocar una capacidad de rebote débil. De juntas termoconductoras bajo presión, o después de un largo período de tiempo, es difícil volver al espesor inicial cuando se trabaja a altas temperaturas, lo que puede formar fácilmente espacios en la superficie de contacto, generar resistencia térmica y afectar el efecto de conductividad térmica. .

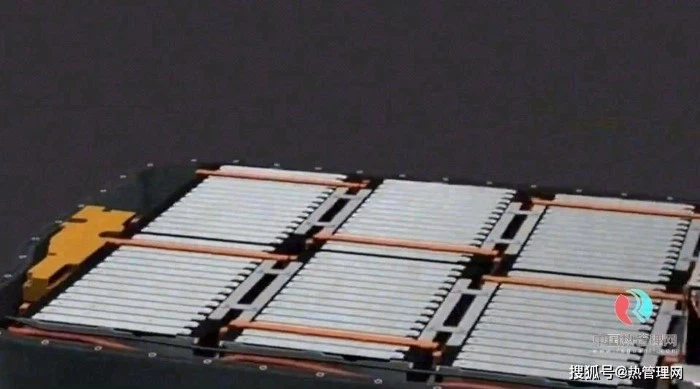

La batería eléctrica es un componente central importante de los vehículos de nueva energía. No solo es costoso, lo que determina el costo de construir vehículos de nueva energía, sino que también determina la distancia de conducción de los vehículos de nueva energía y afecta la experiencia de conducción de los consumidores. Por lo tanto, es muy importante gestionar la gestión térmica de la batería y elegir el mejor material utilizado para enfriar la batería.
