Diferencia de heatpipe y cámara de vapor en aplicaciones de teléfonos celulares
Con el rápido desarrollo de los productos electrónicos, los consumidores tienen requisitos cada vez más altos para el rendimiento de los productos electrónicos, como los teléfonos móviles, la potencia de carga, la mejora del rendimiento y el grosor se vuelven más delgados, lo que hace que el diseño térmico térmico de los teléfonos móviles sea cada vez más complejo. La disipación de calor de la aleta de grafito convencional no puede cumplir con el requisito, por lo que se han puesto en uso cada vez más nuevas soluciones térmicas, como la tubería de calor para teléfonos móviles, VC ultradelgado, etc.

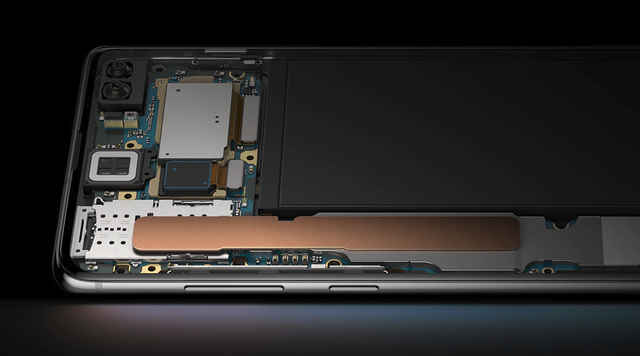

En la actualidad, el proceso de fabricación de tubos de calor ultrafinos para teléfonos móviles está familiarizado con los tubos de calor normales, pero el polvo de cobre sinterizado con estructura capilar ha sido reemplazado por una malla de cobre sinterizado para adaptarse al espesor de aplanamiento por debajo de 0,4 mm.

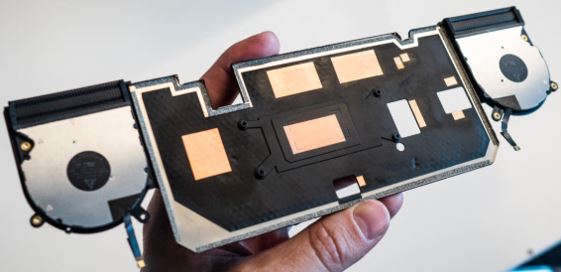

El VC ultradelgado adopta un proceso de soldadura fuerte por + soldadura fuerte o por difusión. Los productos con espesores de 0,4 mm, 0,35 mm y 0,30 mm se han utilizado ampliamente.
Diferencia de aplicación entre tubo de calor y VC:
En los teléfonos inteligentes 5g, el tubo de calor y el VC generalmente están unidos a través del material de interfaz térmica Tim, el extremo frío está en contacto con la fuente de calor del teléfono móvil y el extremo caliente está en contacto con el material de aleación del cuerpo. A través del rápido proceso de evaporación y condensación del medio de trabajo de llenado de cambio de fase, el calor se difunde rápidamente al marco de aleación del cuerpo y se disipa a través de la convección y radiación de aire natural. En la actualidad, el efecto antipirético del VC ultradelgado puede alcanzar los 12 ~ 15 W, mientras que el del tubo ultradelgado es de 5 ~ 6 W.
La forma del tubo de calor ultradelgado es un plano unidimensional, y la longitud efectiva está limitada por el grosor y la estructura interna del teléfono móvil.Comparado con el tubo de calor, la ventaja de la cámara de vapor es que la restricción de forma es pequeño. Puede hacer referencia al diseño de hardware del teléfono móvil y adaptarse de forma flexible al diseño. La superficie de contacto del extremo frío puede ser grande y todas cubren el chip de la fuente de calor. La anchura y la longitud totales también se pueden ampliar, y no hay problema con la forma anormal y la estructura de diferencia de segmento.
